Ήρθε η ώρα της σύνδεσης των φωτοβολταικών.
Έχω λοιπόν 5 Φ/Β 24V των 250W και

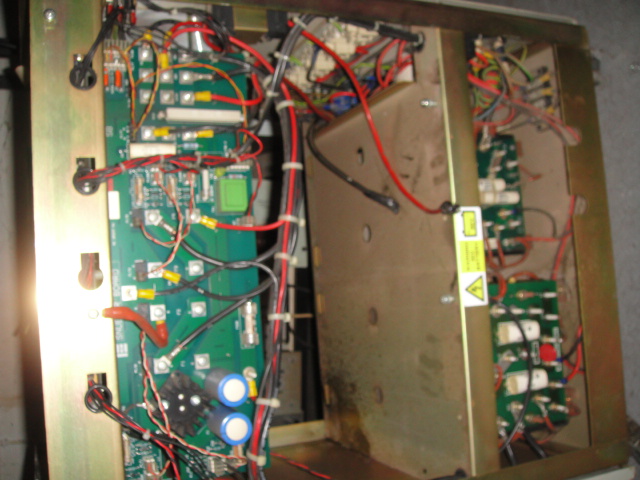

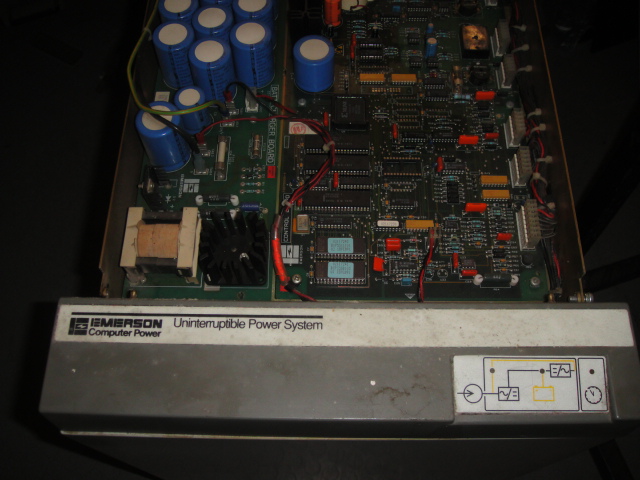

1 UPS EMERSON 2,5 KW χωρίς τις μπαταρίες του.
Πως θα μπορούσα να το χρησιμοποιήσω χωρίς να ξοδέψω χρήματα ,
για αυτόματο φορτιστή και νέο inverter.
(πρόκειται για σοβαρό μηχάνημα που ελέγχθηκε και λειτουργεί).
Ευχαριστώ.

Σε τι τάση μπαταρίας λειτουργεί το UPS?

Το ups λειτουργεί στα 96V.




Τα υπόλοιπα που διαθέτω είναι:
inverter 24V 1200W


Αυτόματος φορτιστής 12/24V 20A Solarlink,


2 παλιές μπαταρίες 12V 140A ( η μια κάτι κάνει ....
η άλλη τραβάει για λίγο ρεύμα έχει τάση αλλά πέφτει γρήγορα. )
Πως να τα παντρέψω ;

Το UPS των 96V δεν είναι καθόλου εύκολο να το χρησιμοποιήσεις.

Πάμε στο 24βολτο.
Χρειάζεσαι μία συστοιχία μπαταριών βαθιάς εκφόρτισης με σχετικά μεγάλη αντοχή σε κύκλους βαθιάς εκφόρτισης (προτείνω πάνω από 500 κύκλους στο 80% εκφόρτιση).
Το ελάχιστο που θα μπορούσες να χρησιμοποιήσεις είναι 2 12βολτες στα 200Ah τις οποίες θα συνδέσεις σε σειρά.
Τα Φ/Β θα τα συνδέσεις όλα παράλληλα (με δεδομένο ότι έχουν Vmp 30 - 36V) και μέσω του ρυθμιστή φόρτισης θα φορτίζεις τις μπαταρίες.
Εφόσον δεν έχεις εξοπλισμό που να κάνει και φόρτιση εξισορρόπησης οι μπαταρίες δεν γίνεται να είναι ανοιχτού τύπου οπότε αναγκαστικά θα πρέπει να είναι κλειστού τύπου (VRLA / AGM).
Από τις μπαταρίες θα τροφορδοτήσει και το UPS. Θα πρέπει να προσέξεις και να δοκιμάσεις το μηχάνημα σε πολύωρη λειτουργία καθώς αυτού του είδους τα UPS είναι σχεδιασμένα για να λειτουργούν για περιορισμένα χρονικά διαστήματα. Επίσης, συνήθως είναι τροποποιημένου ημιτόνου και λοχι καθαρού ημιτόνου κάτι που μπορεί να σου δημιουργήσει πρόβλημα σε κάποιες συσκευές που χρησιμοποιούν κινητήρες (π.χ. ψυγεία).
