Kατασκευή ξυλολέβητα

orfpap έγραψε: σχετικά με το μπουκωμα που ανέφερες, καλό είναι το βεντηλατέρ να έχει ροοστάτη, γιατί αν τα κυβικά του είναι πολλά ενδέχεται να έχεις αυτό το μπούκωμα που λές. Πολλοί πιστεύουν οτι απλώς ο αέρας θα εξέρχεται απο την καμινάδα με μεγαλύτερη πίεση, αλλά δυστυχώς ο αέρας δεν είναι νερό. Ο αέρας στροβιλίζεται μεσα στο λέβητα, με αποτέλεσμα να χρειάζεται περισσότερο χώρο για την ομαλή εξαγωγή του. Εγώ αν αφήσω τον ανεμιστήρα στο φουλ, ένα μέρος του καπνού βγαίνει απο το λέβητα πατρελαίου που είναι στην ίδια καμινάδα. Παρεμπιπτώντος, μπροστά απο το βεντηλατερ (εσωτερικά της πόρτας) έχω βάλει ένα διάφραγμα που διασκορπίζει τον αέρα, διαφορετικά τα ξύλα έσβηναν, ή η καύση δεν γινόταν σωστά.

Ναι θα εχει ροοστατη, το εχω σκεφτει! Για το διαφραγμα δεν το ειχα υπολογισει, μπορεις να ανεβασεις καποια φωτογραφια του? Επίσης αν μπορείς και από τον πίνακακι που εκανες για να παρω μια ιδεα.

Εγω το πανελ λεω να το κανω με plexiglass μαυρο και να χαραξω με laser επανω γραμματα για τις λειτουργιες. Μετά με λευκή πχ μπογια να περασω τα χαραγμενα και να δειχνει σαν εργοστασιακο. Ετσι λεω, χρονο να δω που θα βρω να το κανω?!

Παντως οσο περισσοτερες φωτο μπορεσεις και βαλεις θα με βοηθουσε για να ακολουθησω περπατημενη και να μην χανω χρονο με δοκιμες... Ευχαριστω!

Τελικα οι δοκιμες ξεκινησαν εργαστηριακα!

Η χειροκινητη λειτουργια αυξομειωσης δουλευει μια χαρα με το βεντιλατερ του pc!




Επόμενο στάδιο, να παρουμε τον σωστό αισθητηρα για την αυτόματη λειτουργια σε σχεση με την θερμοκρασια του νερου και να ετοιμαστει και αυτο!

Φυσικά θα περάσει το κύκλωμα σε πλακετα και θα ακολουθησει και η κατασκευή του πανελ με το μαυρο plexiglass!
Στο πανελ σκεφτομαι να βαλω και την λειτουργια του κυκλοφορητη, την μετρηση πίεσης και ισως και κανα εξτρα θερμομετρο να γεμισει!

Το κοστος υλικών μεχρι τωρα : 4 E!

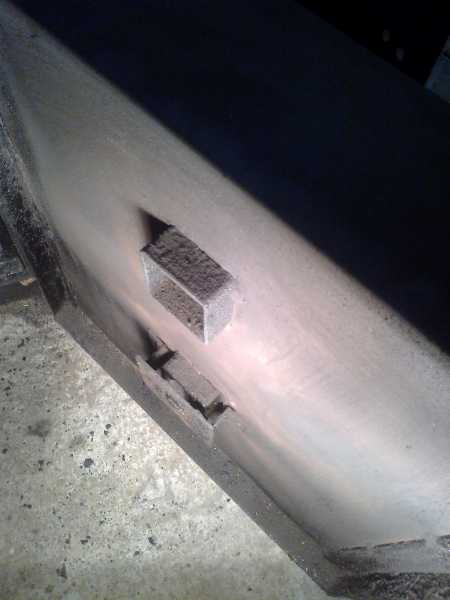

ελπιζω οι φωτο να είναι κατατοπιστικές. Όταν δεν είχα το διάφραγμα είχα πρόβλημα, και έβαζα το βεντηλατέρ στο min. με αποτέλεσμα να μην έχω δυνατή καύση. Βέβαια το έχω να φυσάει στην ευθεία με τη σχάρα, ενώ ίσως θε έπρεπε να φυσάει από κάτω. Δεν ξέρω... κάνε τις δοκιμές σου...τα συστήματα βελτιώνονται με ομαδική δουλειά και πειραματισμούς!!
Υ.Γ. το κενό ανάμεσα στη μπούκα του ανεμιστήρα και το διάφραγμα είναι περίπου 2cm ενώ το διάφραγμα είναι περίπου 12x12.

Καλημέρα orfpap,
ένας φίλος ψάχνεται να κατασκευάσει κάτι παρόμοιο.
Δύο ερωτήσεις.
- Οι διαστάσεις τις κατασκευή σου,είναι συγκεκριμένες για κάποιο σκοπό ή μπορεί να υπάρχει και απόκλιση?
-Είναι δυνατόν να στείλεις τα μέτρα κοπής,επειδή δεν διακρίνονται απο το βίντεο?
Ευχαριστώ.

Σπύρος
spyros_75@hotmail.com

spyroseva έγραψε: Καλημέρα orfpap,
ένας φίλος ψάχνεται να κατασκευάσει κάτι παρόμοιο.
Δύο ερωτήσεις.
- Οι διαστάσεις τις κατασκευή σου,είναι συγκεκριμένες για κάποιο σκοπό ή μπορεί να υπάρχει και απόκλιση?
-Είναι δυνατόν να στείλεις τα μέτρα κοπής,επειδή δεν διακρίνονται απο το βίντεο?
Ευχαριστώ.

Σπύρος
spyros_75@hotmail.com

μετα από πολύ σερφάρισμα σε διάφορες εταιρίες που κάνουν ξυλολέβητες, κατέληξα πως για τις θερμίδες του λέβητα υπάρχει κάποια σχέση μεταξύ θερμαινόμενης επιφάνειας και χωριτηκότητας σε νερό. Έτσι σχεδίασα αυτόν τον λέβητα ωστε να παίρνει περίπου 140lt και να έχει περίπου 3m2 θερμαινόμενη επιφάνεια για να έχω 60,000 θερμίδες. Φυσικά δεν είμαι ο ειδικός που μπορεί με επιστημονικό τρόπο και υπολογισμούς να δώσει τον ακριβή αριθμών θερμίδων που αποδίδει ο λέβητας, πάντως αν σκεφτείς πως θερμαίνω δυο σπίτια που χρειάζονται μαζί 40,000 θερμίδες έφτασα πολύ κοντά στο στόχο. Να θυμάστε οτι στο ξύλο υπάρχει υγρασία και για αυτό ο λέβητας πρέπει να υπολογίζεται σχεδόν στο διπλάσιο. Μάλιστα κάποιες εταιρίες δίνουν ονομαστική και ωφέλιμη ισχύ(η ωφέλιμη είναι στο μισό) για το λόγο αυτό. Τώρα αν για κάποιο λόγω πρέπει να κάνεται κάποιες αλλαγές στις διαστάσεις, το αφήνω στην κρίση σας. Εγώ δεν μπορώ να πω κάτι υπεύθυνα. Απλά έφτιαξα κάτι και πέτυχε... Έυχομαι καλή επιτυχία!!

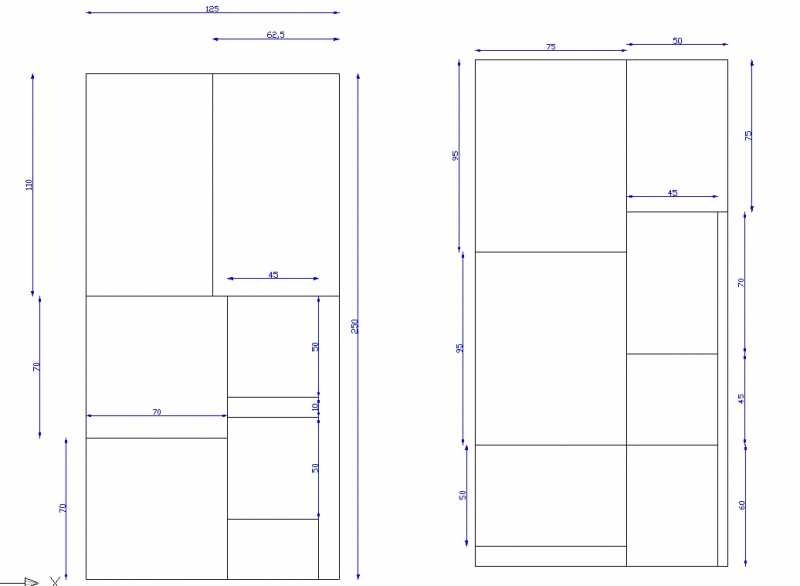

παραθέτω τα σχέδια κοπής της λαμαρίνας και του θαλάμου καύσης με τον εξωτερικό μανδύα, για όσους φίλους θέλουν να προσπαθήσουν. Η αλήθεια είναι οτι στο video είναι δυσδιάκριτα...
